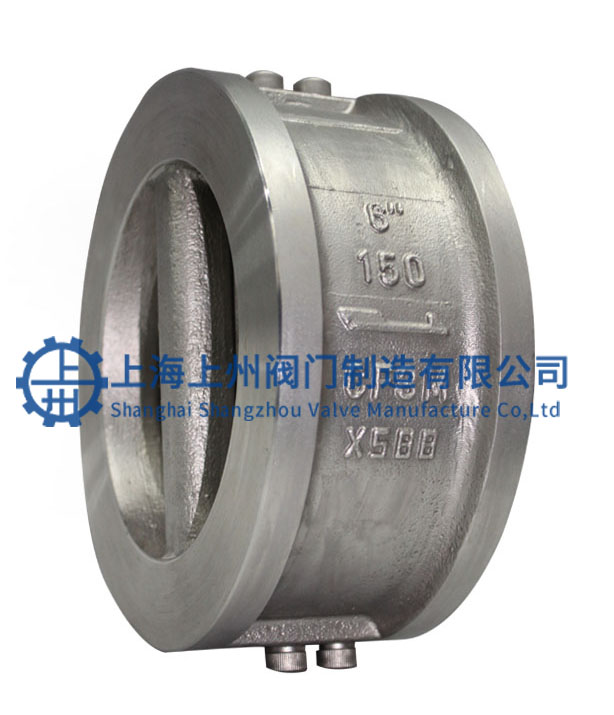

H76雙瓣止回閥、對夾蝶式止回閥 主要用途及特點

H76雙瓣止回閥、H76對夾蝶式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。該止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。

H76雙瓣止回閥、對夾蝶式止回閥 主要技術參數

主要零件材料

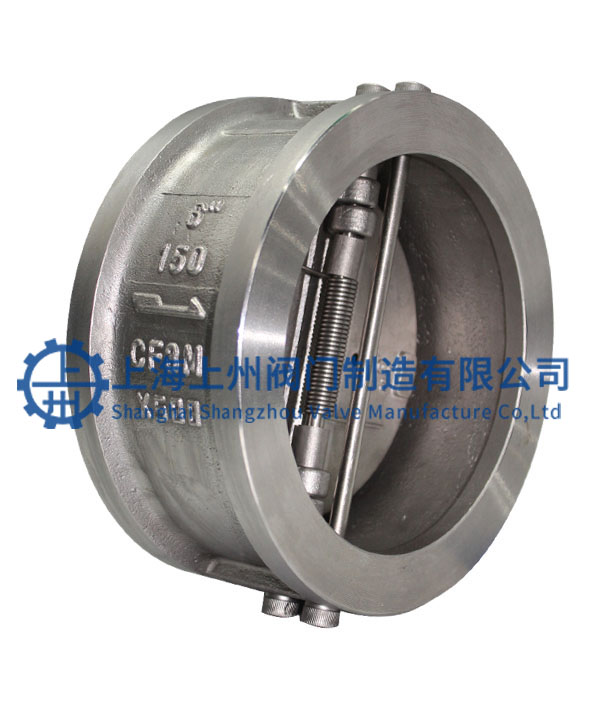

對夾蝶式止回閥創新的雙閥瓣結構采用兩個彈簧負載閥瓣（半閥瓣），懸掛在中心垂直的鉸鏈銷釘上。當流體開始流動時，閥瓣在作用于密封表面中心的合力（F）作用下開啟。起著反作用的彈簧支撐力（Fs）的作用點位于閥瓣面中心外的位置，使得閥瓣根部首先開啟。從而有效避免了舊型常規閥門在閥瓣開啟時所出現的密封表面摩擦現象。當流速減緩，扭轉彈簧自動反作用，使得閥瓣關閉，向閥體閥座靠近，減少了關閉的行程距離和時間。當流體倒流時，閥瓣逐漸靠近閥體閥座，閥門的動態反應隨之大大加速。這就戲劇性地減小了水錘現象的影響，從而實現無撞擊性能。 在關閉時，彈簧力作用點的作用使得閥瓣頂端首先關閉。這就防止了閥瓣根部的出現咬磨現象，使的閥門能夠保持更長時間的密封的整體性。

一、對夾雙辯蝶式止回閥標準與規范

1、設計秘制造：APl594、AP 6D、JB，T8937;

2、結構長度：API594、APl60、DlN3202、JB／T8937，

3、壓力一溫度等級? ANsIBl6.34、DlN2401、GB／T 9124、HG20604、HG20625、SH3406、JB，T74，

4、試驗與檢驗AP 598、JB／T 9092：

5、配管法蘭JB，T74～90、GB／T 9112～9124、HG20592～20635、sH3406、ANsIB16 5、DlN2543～2548、GB／T 13402、APl605、ASMEBl6 47．

二、對夾雙辯蝶式止回閥結構特點

1、結構長度短．其結構長度只有傳統法蘭止回閥的1/4～1/8;

2、體積小,、重量輕,其重量只有傳統法蘭止回目的1/4～1/20;

3、閥瓣尖閉快速．水錘壓力?。?/p>

4、水平管道或垂直管道均可使月．安裝方便；

5、流道通暢、流體阻力?。?/p>

6、動作i敏、密封性能好;

7、目瓣行程短、關閥沖擊力小;

8、整體結構、簡單緊湊、造型美觀

9、使月壽命長、可靠性高。
