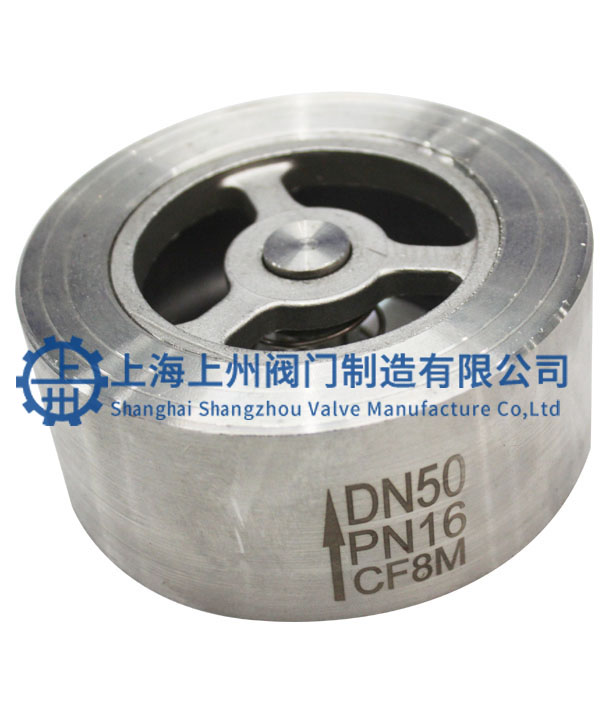

一、H71對夾升降式止回閥概述：
該閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流，具有結構短、體積小、質量輕；閥瓣關閉快速，水錘壓力?。涣鞯劳〞?，流體阻力?。粍幼黛`敏，密封性能好。
1 設計規范按JB/T8937 API594 API6D
2 結構長度按JB/T8937 API594 API6D DIN3202
3 4閥門檢驗和實驗按GB/T13927 JB/T9092 API598
二、H71對夾升降式止回閥主要技術參數：
型號 |
公稱壓力PN(MPa) |
試驗壓力PS(MPa) |
工作溫度(℃) |
適用介質 |
|
殼體 |
密封 |
||||
H71W-16T |
1.6 |
2.4 |
1.76 |
≤200 |
水、蒸體、油品等 |
H71H-25Q |
2.5 |
3.75 |
2.75 |
≤235 |
|
H71W-25H |
≤300 |
||||
H71W-25P |
≤200 |
硝酸等腐蝕性介質 |
|||
H71W-40H |
4.0 |
6.0 |
4.4 |
≤300 |
水、蒸體、油品等 |
H71W-40P |
≤200 |
硝酸等腐蝕性介質 |
|||
H71對夾升降式止回閥主要零件材料：
規格型號 |
閥體 |
閥瓣 |
彈簧 |
H71H-16Q、H71H-25Q |
QT400-15 |
25 |
50CrCA |
H71W-25H、H71W-40H |
2Cr13 |
1Cr13 |
1Cr18Ni9Ti |
H71W-16P、H71W-25P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
流體力學性能：H71對夾升降式止回閥的流體阻力系數、流量系數及開啟壓力：
公稱通徑 |
閥門全開啟時的流體阻力系數 |
常溫下閥門全開啟時的水講E量系數 |
流體的流向 |
|||||
DN |
NPS |
Kvm3=／h |
CVU.S |
CVU.K |
↑ |
↓ |
→ |
|
開啟壓力近似值KPa |
||||||||
15 |
1/2 |
6.4 |
2.6 |
3.0 |
2.5 |
3 |
2 |
2.5 |
20 |
3/4 |
5.1 |
6.4 |
7.5 |
6.3 |
3 |
2 |
2.5 |
25 |
4 |
4.1 |
12.6 |
14.8 |
12.3 |
3 |
2 |
2.5 |
32 |
11/4 |
4.1 |
19.7 |
23.1 |
19.3 |
3 |
2 |
2.5 |
40 |
11/2 |
3.8 |
29.5 |
63.9 |
28.9 |
3 |
2 |
2.5 |
50 |
2 |
3.5 |
54.6 |
99.9 |
63.5 |
3 |
2 |
2.5 |
65 |
21/2 |
3.5 |
85.4 |
150 |
83.7 |
3 |
2 |
2.5 |
80 |
3 |
3.2 |
128 |
286 |
125 |
3 |
2 |
2.5 |
100 |
4 |
2.8 |
244 |
286 |
249 |
3 |
2 |
2.5 |
125 |
5 |
2.9 |
375 |
439 |
368 |
3 |
1 |
2.2 |
150 |
6 |
3.1 |
522 |
611 |
512 |
3 |
1 |
2.2 |
200 |
8 |
3.2 |
915 |
1070 |
897 |
3 |
1 |
2.2 |
H71對夾升降式止回閥主要連接尺寸
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
結構長度 |
長系列 |
25 |
31.5 |
35.5 |
40 |
45 |
56 |
63 |
71 |
80 |
110 |
125 |
160 |
短系列 |
16 |
19 |
22 |
28 |
31.5 |
40 |
46 |
50 |
60 |
90 |
105 |
140 |
|
對夾式止回閥說明：
對夾式止回閥又稱為逆流閥、逆止閥、背壓閥、單向閥。這類閥門是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。
對夾式止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。止回閥根據材質的不同，可以適用于各種介質的管路上。止回閥安裝在管路上，即成為這一完整管路的流體部件之一，其閥瓣啟閉過程就要受它所處系統瞬變流動狀態所影響；反過來，閥瓣的關閉特性又對流體流動狀態產生發作用。
1、設計與制造 Design manufacfure according:GB/T 12235-89
2、結構長度 Face to face:GB/T12221-89
3、法蘭標準 Flange standard:JB/T79-94
4、閥門檢查和試驗 Valve check and test according:GB/T13927-92
